Page 98 - 1788LAB 儀器指南
P. 98
1788Lab.com

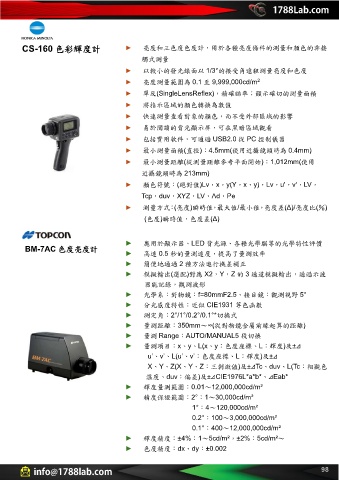

CS-160 色彩輝度計 ► 亮度和三色度色度計，用於各種亮度條件的測量和顏色的非接
觸式測量
► 以較小的發光錶面以 1/3°的接受角遠程測量亮度和色度
2
► 亮度測量範圍為 0.1 至 9,999,000cd/m
► 單反(SingleLensReflex)，精確瞄準；顯示確切的測量面積
► 將指示區域的顏色轉換為數值
► 快速測量查看對象的顏色，而不受外部區域的影響
► 易於閱讀的背光顯示屏，可在黑暗區域觀看
► 包括實用軟件，可通過 USB2.0 從 PC 控制儀器
► 最小測量面積(直徑)：4.5mm(使用近攝鏡頭時為 0.4mm)
► 最小測量距離(從測量距離參考平面開始)：1,012mm(使用
近攝鏡頭時為 213mm)
► 顏色符號：(絕對值)Lv，x，y(Y，x，y)，Lv，u'，v'，LV，
Tcp，duv，XYZ，LV，Λd，Pe
► 測量方式：(亮度)瞬時值，最大值/最小值，亮度差(Δ)/亮度比(％)
(色度)瞬時值，色度差(Δ)
BM-7AC 色度亮度計 ► 應用於顯示器、LED 背光源、各種光學膜等的光學特性評價
► 高速 0.5 秒的量測速度，提高了量測效率
► 簡便地通過 2 種方法進行機差補正
► 模擬輸出(選配)對應 X2，Y，Z 的 3 通道模擬輸出，通過示波
器能記錄，觀測波形
► 光學系：對物鏡：f=80mmF2.5、接目鏡：觀測視野 5°
► 分光感度特性：近似 CIE1931 等色函數
► 測定角：2°/1°/0.2°/0.1°*切換式
► 量測距離：350mm～∞(從對物鏡金屬前緣起算的距離)
► 量測 Range：AUTO/MANUAL5 段切換
► 量測項目：x、y、L(x、y：色度座標、L：輝度)及±⊿
u’、v’、L(u’、v’：色度座標、L：輝度)及±⊿
X、Y、Z(X、Y、Z：三刺激値)及±⊿Tc、duv、L(Tc：相觀色
溫度、duv：偏差)及±⊿CIE1976L*a*b*、⊿Eab*
► 輝度量測範圍：0.01～12,000,000cd/m²
► 精度保證範圍：2°：1～30,000cd/m²
1°：4～120,000cd/m²
0.2°：100～3,000,000cd/m²
0.1°：400～12,000,000cd/m²
► 輝度精度：±4%：1～5cd/m²，±2%：5cd/m²～
► 色度精度：dx、dy：±0.002
info@1788lab.com 98
