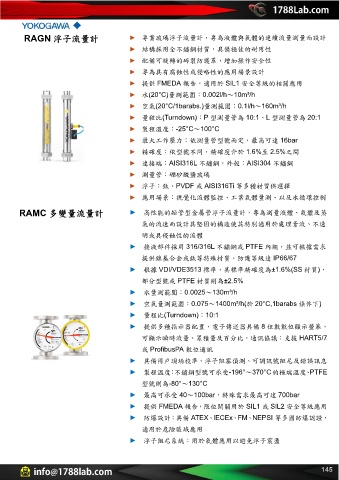

RAGN 浮子流量計 ► 專業玻璃浮子流量計，專為液體與氣體的連續流量測量而設計
► 結構採用全不鏽鋼材質，具備極佳的耐用性
► 配備可旋轉的碎裂防護罩，增加操作安全性
► 專為具有腐蝕性或侵略性的應用場景設計
► 提供 FMEDA 報告，適用於 SIL1 安全等級的相關應用
► 水(20°C)量測範圍：0.002l/h～10m³/h
► 空氣(20°C/1barabs.)量測範圍：0.1l/h～160m³/h
► 量程比(Turndown)：P 型測量管為 10:1、L 型測量管為 20:1
► 製程溫度：-25°C～100°C
► 最大工作壓力：依測量管型號而定，最高可達 16bar
► 精確度：依型號不同，精確度介於 1.6%至 2.5%之間
► 連接端：AISI316L 不鏽鋼，外殼：AISI304 不鏽鋼
► 測量管：硼矽酸鹽玻璃
► 浮子：鈦、PVDF 或 AISI316Ti 等多種材質供選擇
► 應用場景：視覺化流體監控、工業氣體量測、以及水循環控制
RAMC 多變量流量計 ► 高性能的短管型金屬管浮子流量計，專為測量液體、氣體及蒸
氣的流速而設計其堅固的構造使其特別適用於處理紊流、不透
明或具侵蝕性的流體
► 接液部件採用 316/316L 不鏽鋼或 PTFE 內襯，並可根據需求
提供鎳基合金或鈦等特殊材質，防護等級達 IP66/67
► 根據 VDI/VDE3513 標準，其標準精確度為±1.6%(SS 材質)，
部分型號或 PTFE 材質則為±2.5%
► 水量測範圍：0.0025～130m³/h
► 空氣量測範圍：0.075～1400m³/h(於 20°C,1barabs 條件下)
► 量程比(Turndown)：10:1
► 提供多種指示器配置，電子傳送器具備 8 位數數位顯示螢幕，
可顯示瞬時流量、累積量及百分比，通訊協議：支援 HART5/7
或 ProfibusPA 數位通訊
► 具備用戶现场校準、浮子阻塞偵測、可調訊號阻尼及錯誤訊息
► 製程溫度：不鏽鋼型號可承受-196°～370°C的極端溫度、PTFE
型號則為-80°～130°C
► 最高可承受 40～100bar，特殊需求最高可達 700bar
► 提供 FMEDA 報告，限位開關用於 SIL1 或 SIL2 安全等級應用
► 防爆設計：具備 ATEX、IECEx、FM、NEPSI 等多國防爆認證，
適用於危險區域應用
► 浮子阻尼系統：用於氣體應用以避免浮子震盪
