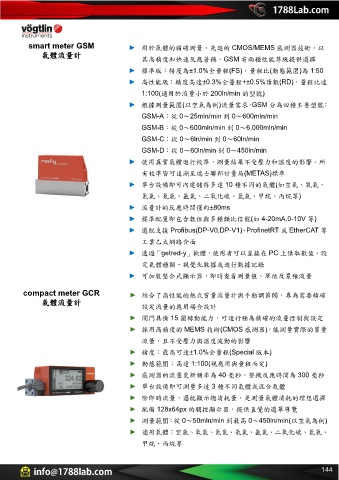

smart meter GSM ► 用於氣體的精確測量。先進的 CMOS/MEMS 感測器技術，以
氣體流量計
其高精度和快速反應著稱，GSM 有兩種性能等級提供選擇
► 標準版：精度為±1.0%全量程(FS)，量程比(動態範圍)為 1:50
► 高性能版：精度高達±0.3%全量程+±0.5%讀數(RD)，量程比達
1:100(適用於流量小於 200ln/min 的型號)
► 根據測量範圍(以空氣為例)流量需求，GSM 分為四種主要型號：
GSM-A：從 0～25mln/min 到 0～600mln/min
GSM-B：從 0～600mln/min 到 0～6,000mln/min
GSM-C：從 0～6ln/min 到 0～60ln/min
GSM-D：從 0～60ln/min 到 0～450ln/min
► 使用真實氣體進行校準，測量結果不受壓力和溫度的影響。所
有校準皆可追溯至瑞士聯邦計量局(METAS)標準
► 單台設備即可內建儲存多達 10 種不同的氣體(如空氣、氧氣、
氮氣、氦氣、氬氣、二氧化碳、氫氣、甲烷、丙烷等)
► 流量計的反應時間僅約±80ms
► 標準配置即包含數位與多種類比信號(如 4-20mA,0-10V 等)
► 選配支援 Profibus(DP-V0,DP-V1)、ProfinetRT 或 EtherCAT 等
工業乙太網路介面
► 透過「getred-y」軟體，使用者可以直接在 PC 上讀取數值、設
定氣體種類、視覺化數據或進行數據記錄
► 可加裝整合式顯示器，即時查看測量值、單位及累積流量
compact meter GCR ► 結合了高性能的熱式質量流量計與手動調節閥，專為需要精確
氣體流量計
設定流量的應用場合設計
► 閥門具備 15 圈轉動能力，可進行極為精確的流量控制與設定
► 採用高精度的 MEMS 技術(CMOS 感測器)，能測量實際的質量
流量，且不受壓力與溫度波動的影響
► 精度：最高可達±1.0%全量程(Special 版本)
► 動態範圍：高達 1:100(視應用與量程而定)
► 感測器的流量更新頻率為 40 毫秒，整機反應時間為 300 毫秒
► 單台設備即可測量多達 3 種不同氣體或混合氣體
► 除即時流量，還能顯示總消耗量，是測量氣體消耗的理想選擇
► 配備 128x64px 的觸控顯示器，提供直覺的選單導覽
► 測量範圍：從 0～50mln/min 到最高 0～450ln/min(以空氣為例)
► 適用氣體：空氣、氧氣、氮氣、氦氣、氬氣、二氧化碳、氫氣、
甲烷、丙烷等
