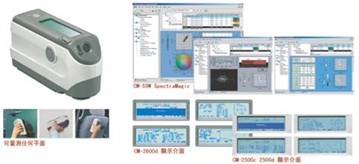

色差計解說
1.各項光源說明 |
|
2.視角的視界之比較 |
|
2˚與10˚視角之視界關係 一般測量都採用較大的視角,可以較平均計算樣品色差之差異
3.色差公式 表：目前美國之色差公式使用率調查 |
|

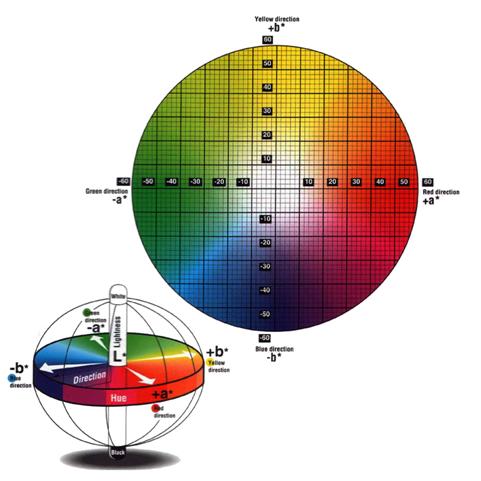

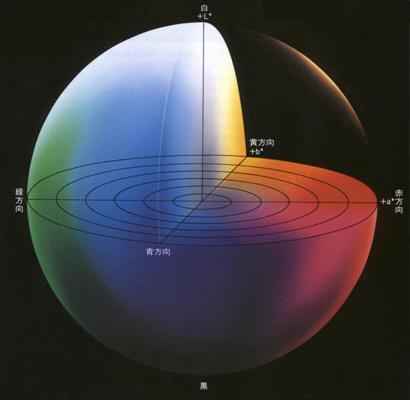

4.CIE L*a*b*色差公式 將AN Lab的五次方公式簡化，得到3次方的近似值W* W*＝25Y1/3 –17 也可寫成 W*＝116.04（Y／Y0） －17 當 ＝100時 L*＝116（Y／ Y0） －16 a*＝500[（X／X0） －（Y／Y0）1/3] b*＝200[（Y／Y0） －（Z／Z0）1/3 ] △E*ab＝[（△L*）2＋（△a*）2 ＋（△b*）2]1/2 這個公式就是CIE 1976（L*a*b*）色差公式，簡稱為CIELAB △L＝L －L （＋）lighter， （－）darker △a＝a′－a （＋）redder， （－）greener △b＝b′－b （＋）yellower， （－）bluer NBS色差單位與感覺色差關係 |
|
光源規格 |
光源種類 |
波長 |
應用場合 |
|
D65 |
人造晝光燈 |
6500 °K |
模擬平均日光，與國際標準照明D65 相似(Ra94)，作為顏色調配或判色之主要光源(平均北方天空日光) |
|
CWF(F2) |
冷白螢光燈 |
4000 °K |
一般辦公室、工廠、住宅最常用之照明環境，供判色之參考光源(美國商店光源) |
|
TL84(F11) |
高效能日光燈 |
4200°K |
一般辦公室、工廠、住宅最常用之照明環境，供判色之參考光源(歐洲日本商店光源) |
|
D35 |
|
3500°K |
|
|
U30(F12) |
百貨公司櫥窗燈 |
3000°K |
|
|
D50 |
接近水銀燈 |
5000°K |
|
|
A |
鎢絲燈 |
2300~2800 °K |
依BS950 或ASTM D1729 用於檢測異譜同性或實際展示光源為鎢絲燈之判色 (日出時太陽光) |
|
UV |
紫外線燈 |
360nm |
提供紫外線(UVA 、含少部份可見光)，供檢定螢光物質之用途 |
|
公 式 |
使用率 |
CIELAB |
92.3 |
|
Hunter Lab |
33.3 |
|
FMC2 |
36.8 |
|
CMC |
19.3 |
|
CIELUV |
4.4 |
|
Mark & Spencer(I.C.S) |
0.9 |
|
XYZ |
1.8 |
|
感覺色差程度 |
NBS（△E＝色差） |
|
極微差別 |
0.0~ 0.5 |
|
輕微差別 |
0.5~ 1.5 |
|
可注意的差別 |
1.5~ 3.0 |
|
可評價的差別 |
3.0~ 6.0 |
|
明顯差別 |
6.0~12.0 |
|
十分明顯差別 |
>12.0 |
