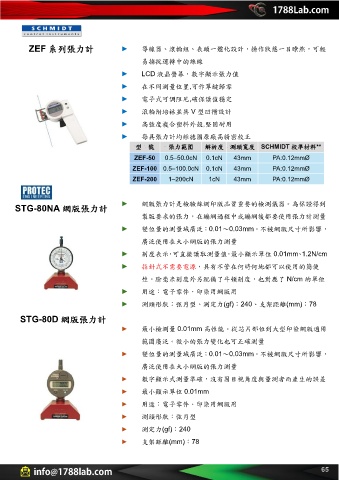

Page 65 - 1788LAB 儀器指南
P. 65
1788Lab.com
ZEF 系列張力計 ► 導線器、滾輪組、表頭一體化設計，操作狀態一目瞭然，可輕
易捕捉運轉中的絲線
► LCD 液晶螢幕，數字顯示張力值
► 在不同測量位置,可作單鍵歸零
► 電子式可調阻尼,確保讀值穩定
► 滾輪附培林並具 V 型凹槽設計
► 高強度複合塑料外殼,堅固耐用
► 每具張力計均經德國原廠高精密校正
型 號 張力範圍 解析度 測頭寬度 SCHMIDT 校準材料**
ZEF-50 0.5–50.0cN 0.1cN 43mm PA:0.12mmØ
ZEF-100 0.5–100.0cN 0.1cN 43mm PA:0.12mmØ
ZEF-200 1–200cN 1cN 43mm PA:0.12mmØ
STG-80NA 網版張力計 ► 網版張力計是檢驗絲網印版品質重要的檢測儀器。為保證得到
製版要求的張力，在繃網過程中或繃網後都要使用張力計測量
► 變位量的測量域廣泛：0.01～0.03mm。不被網版尺寸所影響，
廣泛使用在大小網版的張力測量
► 刻度表示，可直接讀取測量值，最小顯示單位 0.01mm、1.2N/cm
► 指針式不需要電源，具有不管在何時何地都可以使用的簡便
性。除毫米刻度外另配備了牛頓刻度，也對應了 N/cm 的單位
► 用途：電子零件．印染用網版用
► 測頭形狀：弦月型、測定力(gf)：240、支架距離(mm)：78
STG-80D 網版張力計
► 最小檢測量 0.01mm 高性能。從芯片部位到大型印染網版適用
範圍廣泛。微小的張力變化也可正確測量
► 變位量的測量域廣泛：0.01～0.03mm。不被網版尺寸所影響，
廣泛使用在大小網版的張力測量
► 數字顯示式測量準確，沒有因目視角度與量測者而產生的誤差
► 最小顯示單位 0.01mm
► 用途：電子零件．印染用網版用
► 測頭形狀：弦月型
► 測定力(gf)：240
► 支架距離(mm)：78
info@1788lab.com 65
